数据中心电能质量：低压 AHF + SVG 在 UPS 和冷却母线侧的应用

现代数据中心是密集的非线性负载集群——UPS系统、服务器开关电源、VFD冷却设备(CRAH/CRAC、冷冻水泵、风机)和整流器。随着机架密度提升和AI/HPC工作负载增加，低压(≤ ~1 kV)配电的治理越来越困难。本文介绍低压AHF和SVG如何应对，以及为什么仅靠UPS不能完全解决问题。

为什么数据中心电能质量越来越难

非线性负载产生脉冲电流并注入谐波，THDi通常达到8–30%，超出IEEE 519的< 5%限值。后果包括变压器/电缆过热、断路器误跳闸、效率降低和电压不稳定。

AHF的作用

AHF响应时间< 1 ms，跟踪VFD冷却和服务器负载的变化谐波曲线，将THDi从30%+降至5%以下。

SVG的重要性

低压SVG在< 1 ms内注入或吸收无功电流，将功率因数维持在0.99+并稳定电压。

AHF + SVG联合应用

AHF治理谐波畸变，SVG处理无功补偿和电压支撑。两者配合，特别适用于拥有大型UPS、VFD冷却和AI/HPC负载的数据中心。

功率核心：IGBT与SiC

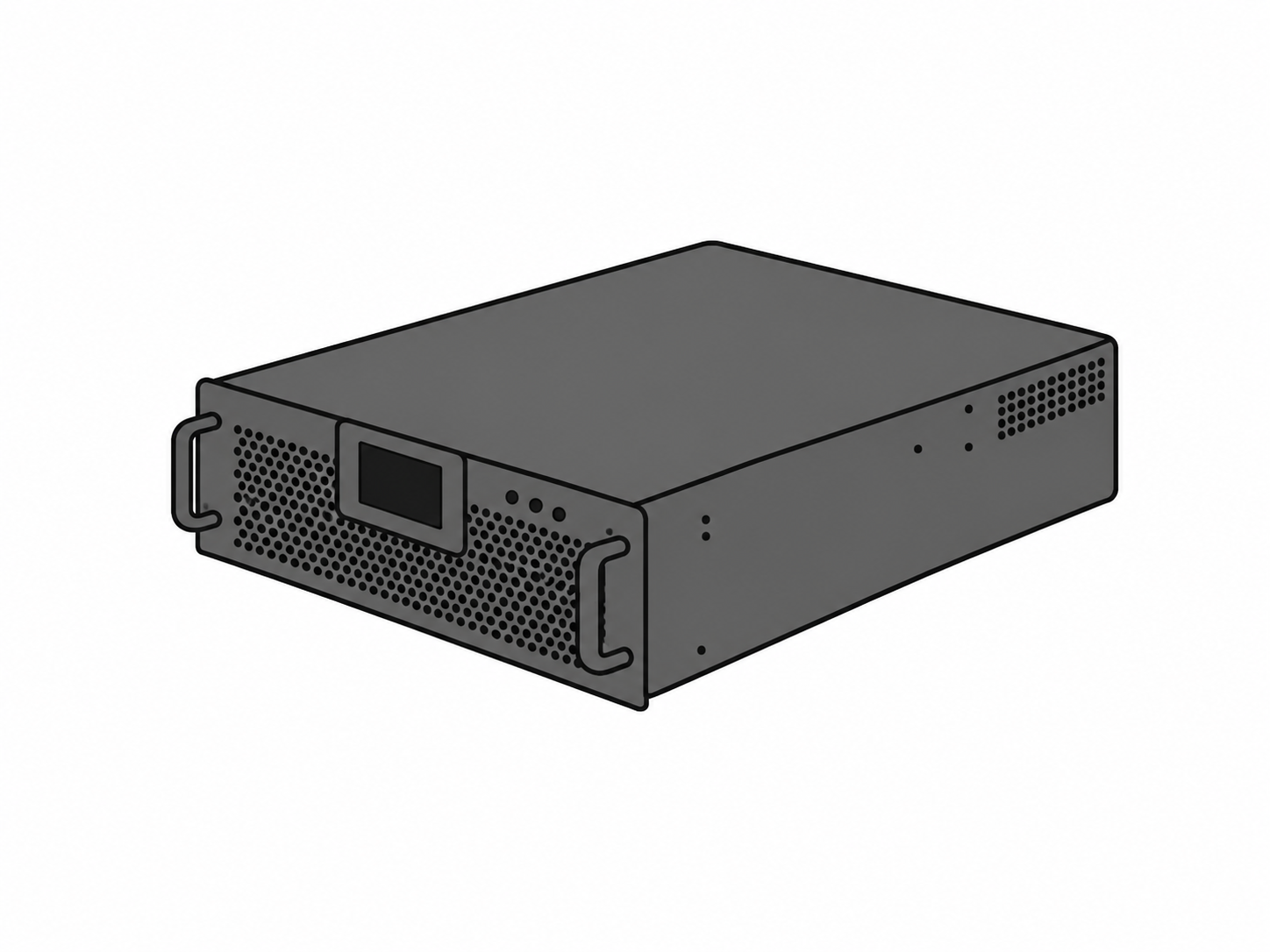

CHITEK低压AHF/SVG平台基于IGBT→SiC演进路径，非常适合数据中心的连续波动负载。

结论

基于IGBT→SiC核心的低压AHF + SVG方案，提供UPS单独无法实现的实时自适应校正。
